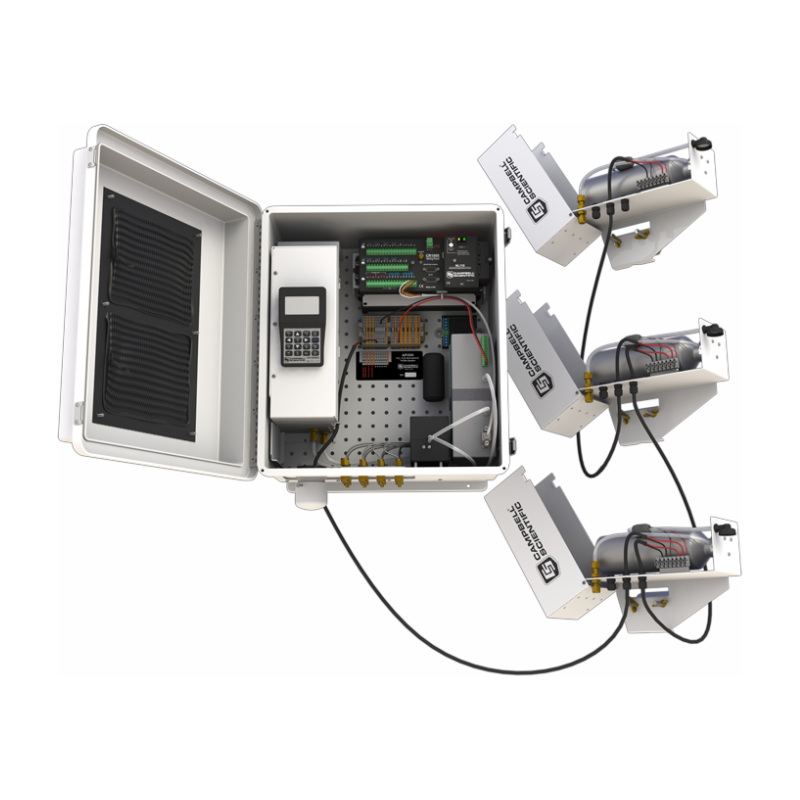

AP200大气CO₂/H₂O廓线观测系统由美国CSI研发，是一套专注于大气垂直剖面CO₂和H₂O浓度动态监测的综合测量设备。系统核心功能为精准捕获不同高度层的CO₂与H₂O浓度分布特征，揭示其空间传输规律，常规设计支持最多8层浓度廓线同步测量，可根据观测塔高度灵活划定采样层位。作为大气表层气体交换研究的关键设备，AP200常与涡动相关系统联合使用，形成“廓线分布+通量交换”的完整观测体系，为碳循环、水循环及大气环境研究提供核心数据支撑。

系统采用高度集成化设计，搭载高精度LI-840A CO₂/H₂O非色散红外（NDIR）分析仪、CSI CR1000数据采集器及专用加热采气装置，通过程序自动控制气路通断与气泵启停，实现多高度层气体样品的循环采集与分析。配备自动标气校准功能，可定期完成零点和跨度值标定；同时通过分析仪内部温度与压力自动控制，大幅降低测量漂移误差，确保长期观测数据的稳定性与准确性。

核心优势

多层廓线同步观测：支持最多8层垂直廓线测量，可根据研究需求灵活设置采样高度，完整捕捉CO₂/H₂O在垂直空间的分布梯度与变化特征。

低功耗集成设计：系统功耗仅13W（25℃、12V直流供电条件下），搭配12VDC宽压供电，适配野外长期无人值守观测场景。

高稳定性与准确性：搭载LI-840A高精度分析仪，具备温度、压力自动补偿功能；支持自动标气校准，零点与跨度漂移小，确保数据长期可靠。

灵活协同与扩展：可与涡动相关系统无缝联动，实现“浓度廓线+通量交换”同步观测；CR1000数据采集器支持多通道扩展，可接入大气压等额外参数传感器。

全自动智能运行：数据采集器预装专用测量与控制程序，支持无人值守全自动运行，数据自动存储并可通过多种通讯方式远程传输，运维便捷高效。

核心组件性能

LI-840A CO₂/H₂O分析仪

采用单光路双波长NDIR测量技术，专为连续环境监测设计，广泛应用于碳存储、大气检测、植物科学等多领域，具备高准确度、宽量程、低功耗等优势，用户可自行清洁光路，无需厂家上门校准。

CR1000数据采集器

作为Campbell性价比极高的采集器型号，集成传感器测量、数据存储、控制及通讯等全功能，具备高精度、高可靠性及强大的扩展能力，适配多领域长期观测需求。

核心性能：最大扫描速率100Hz，13位A/D转换，确保数据采集精度；标准4M内存，可扩展至16G，满足长期数据存储需求。

接口配置：16个单端/8个差分模拟输入通道，2个脉冲通道；支持CSI/O、RS-232等接口及PakBus、Modbus等多种协议。

环境适应性：标准工作温度-25℃~50℃，可选-55℃~85℃扩展低温型号（CR1000-XT）；配备气体放电管保护数据输入，提升野外工作可靠性。

CS100大气压传感器

采用Setra高精度测量技术，专为大气压力监测设计，可直接接入CR1000数据采集器，具备响应速度快、长期稳定性好等特点。

测量范围：600~1100 hPa，总精度±0.5 hPa（20℃），响应时间<100毫秒

工作条件：-40℃~60℃，供电9.5~28V DC，工作电流<3mA

输出信号：0~2.5V DC线性信号，启动与测量时间仅1秒

系统配置

标准配置

l AP200主机框架（含8层气路接口）

l LI-840A CO₂/H₂O非色散红外分析仪

l CSI CR1000数据采集器（含4M内存）

l CS100大气压传感器

l 加热采气装置及标准采气管路（适配8层采样）

l 12V DC供电组件及数据通讯线缆

l LoggerNet数据采集与管理软件

可选配置

l 采样层扩展套件（超过8层廓线测量需求）

l CR1000-XT低温型数据采集器（极端低温环境）

l 大容量存储模块（CF存储卡，最高16G）

l 远程通讯模块（GPRS/4G无线传输模块）

l 标气校准套件（含标准浓度CO₂/H₂O标气）

应用场景

大气科学研究：大气边界层CO₂/H₂O垂直分布特征研究，揭示其传输与扩散规律

生态系统通量观测：与涡动相关系统联用，构建“浓度梯度-通量交换”耦合观测体系，精准评估生态系统碳汇/碳源强度

碳存储与截获监测：碳封存区域大气CO₂浓度廓线长期监测，评估封存效果与泄漏风险

农业与森林生态研究：农田、森林生态系统与大气间CO₂/H₂O交换的垂直梯度响应研究

气象与环境监测：气象站扩展CO₂/H₂O廓线观测，丰富大气环境监测参数体系
